イーサネットボード(PCIe x1)の動作確認

RaspberryPi CM4/Rock CM3にキャリアボードを介して玄人志向 Realtek社製 RTL8168搭載 1000Base-Tイーサネットボード(PCI-Express x1接続) GbE-PCIeを接続してみます。キャリアボードにはすでにRJ45コネクタがあってオンボードのイーサーネットは使えるのですが、オリジナルのキャリアボードを作成する場合の参考として動作確認してみます。本ボードはx1なので丁度よいです。　　　　https://www.kuroutoshikou.com/product/detail/gbe-pcie4.html

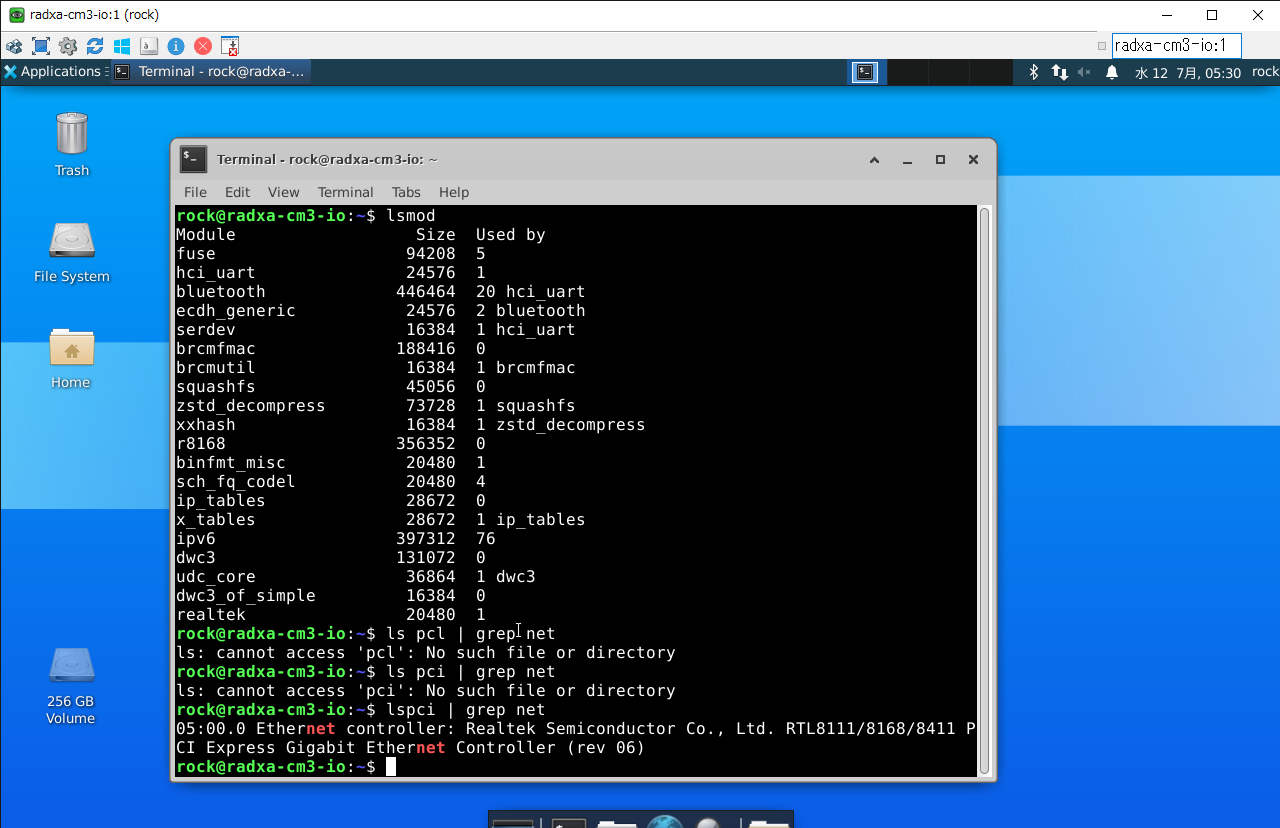

ボードを接続して、lspci lsmodを実行するとPCIバス上にネットワークカードが見えます。

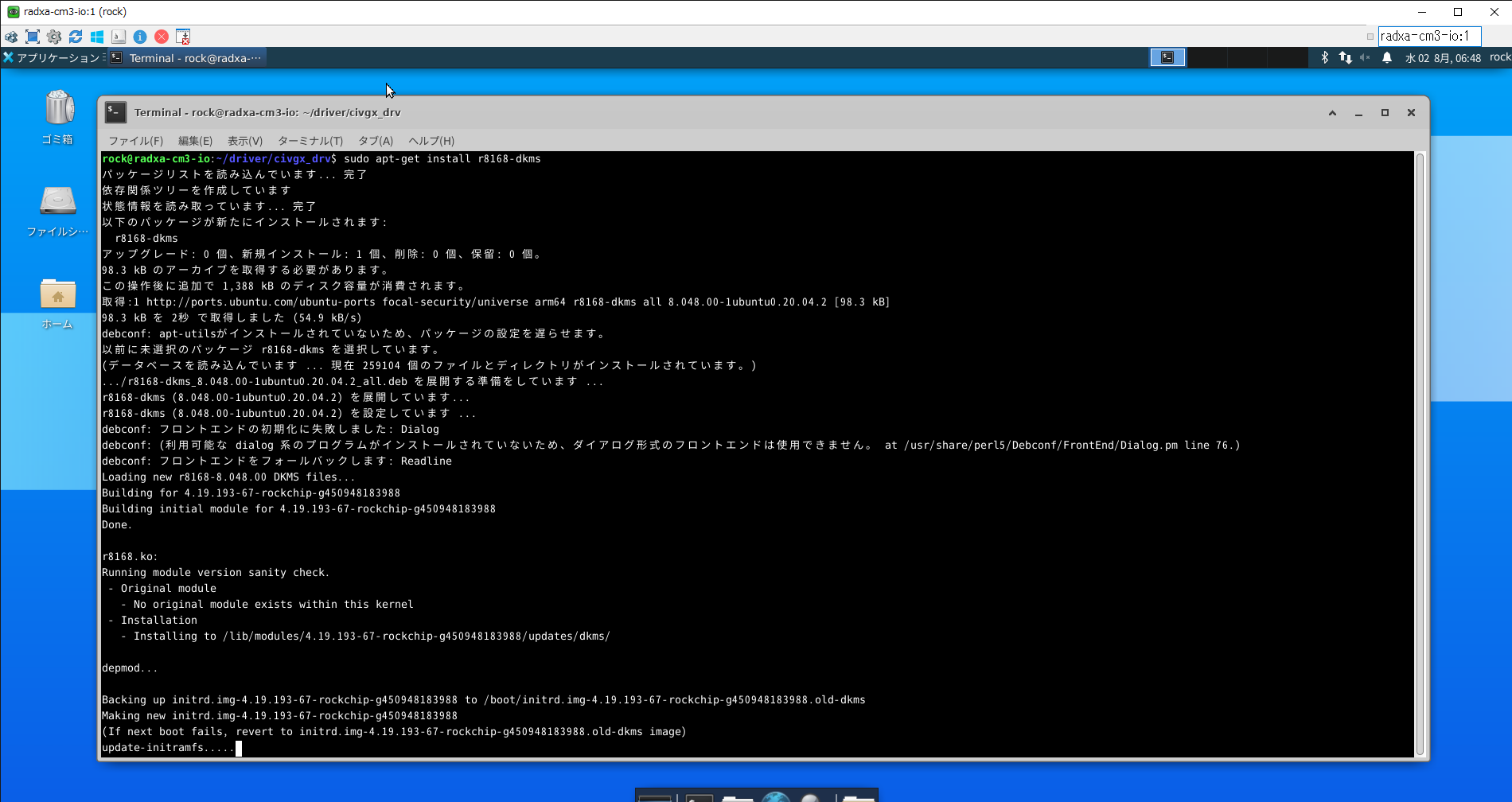

製品のページではLinuxのドライバサポートはありませんが、RTL8168/8111のドライバはubuntu20.04のレポジトリにあります。ドライバのことを考えるとメジャーなネットワークチップを使うことが肝心です。ドライバをインストールします。

$sudo apt-get install r8168-dkms

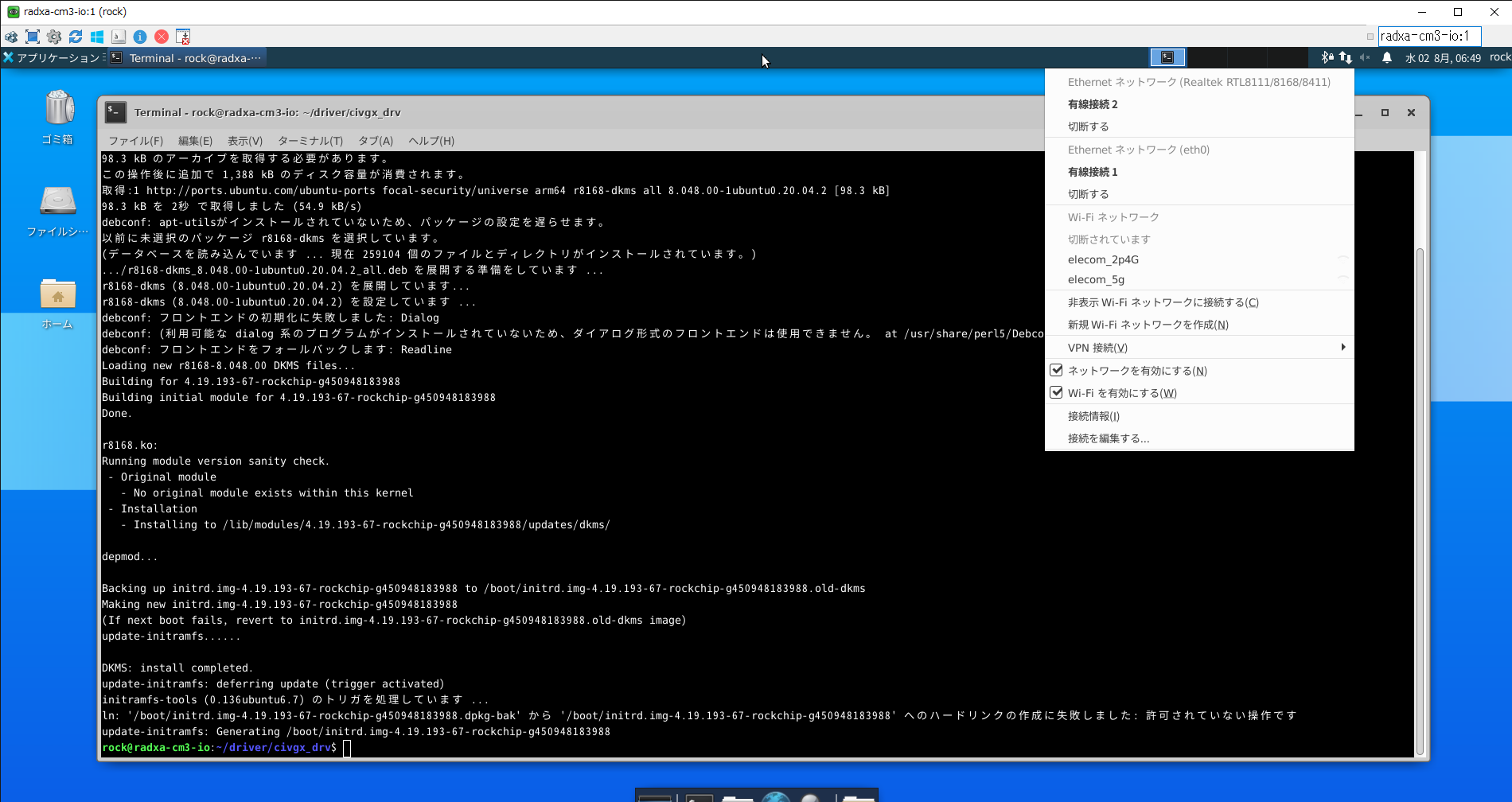

これで使用できるようになります。
